在晶體振蕩器的設計與應用中，等效串聯電阻（Equivalent Series Resistance, ESR）是一個非常關鍵的參數。它不僅影響晶振的起振條件，還會影響整個振蕩電路的穩定性與相位噪聲。本文將詳細解析ESR的物理意義、公式推導及其對起振的影響。

晶振的等效電路模型

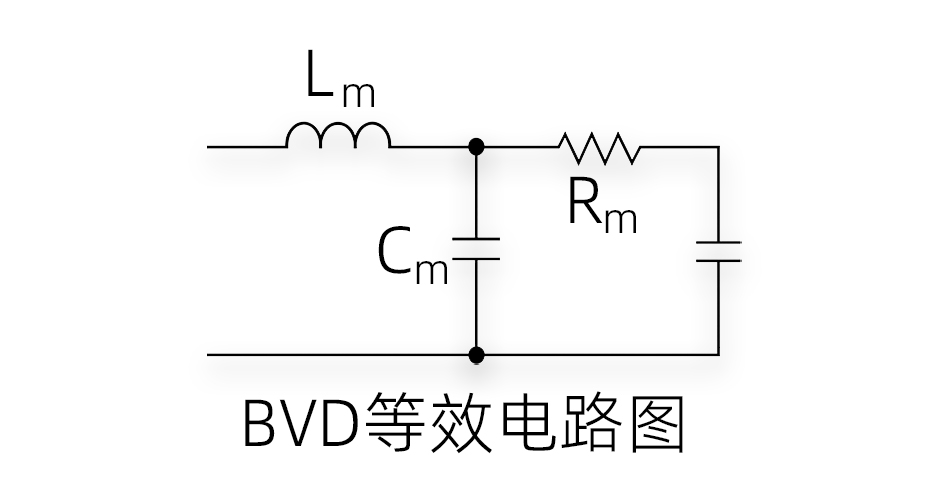

        石英晶體的電氣特性通?？梢杂?strong>BVD（Butterworth–Van Dyke）等效電路來表示。該模型由以下幾個部分組成：

        電感 Lm：表示晶體的動能儲存部分；

        電容 Cm：表示晶體的彈性儲能；

        電阻 Rm：表示晶體的能量損耗，即ESR；

        并聯電容 C0：表示晶片與引腳之間的靜電電容。

        因此，可以認為晶振的等效電路為：

Z = R_m + jωL_m + 1 / (jωC_m) 并聯 C₀

        其中，ω = 2πf。

串聯諧振與并聯諧振

        當晶體工作在串聯諧振時，其電抗部分互相抵消，電路阻抗最小，此時頻率為：

f_s = 1 / (2π√(L_mC_m))

        當晶體與外部負載電容一起形成并聯諧振時，頻率略高于串聯諧振頻率：

f_p ≈ f_s × √(1 + C_m / (C₀ + C_L))

        其中，C_L 為負載電容，通常由兩側匹配電容及PCB寄生電容決定：

C_L = (C₁ × C₂) / (C₁ + C₂) + C_PCB

ESR 對起振條件的影響

        晶體振蕩電路能否起振的核心條件可由巴克豪森（Barkhausen）判據描述：

        Aβ ≥ 1 且 相位移 = 0°

        其中，A 為放大器增益，β 為反饋網絡的反饋系數。

        在晶體振蕩電路中，ESR 表征了晶體的等效能量損耗。當 ESR 過大時，電路的總回路增益不足，難以滿足起振條件，表現為電路不振或起振時間過長。

        理論上，起振條件可近似表示為：

R_m ≤ R_crit = R_amp / A

        其中，R_amp 是放大器允許的最大負載阻抗，A 為電路增益。當晶體的 ESR 超過 R_crit 時，振蕩將無法建立。

ESR 過大的影響

        起振困難或完全不起振；

        起振時間明顯延長；

        輸出波形畸變、抖動增大；

        長期工作下頻率穩定性下降。

        因此，在選擇晶體時，需確保其標稱 ESR 小于振蕩電路允許的最大值。通常 MCU 或主控芯片數據手冊會給出推薦值，例如 50 Ω、70 Ω 或 100 Ω 以下。

降低ESR帶來的好處

        當晶體的 ESR 較低時，其損耗較小，能更容易被放大器驅動，表現為：

        起振更快，啟動時間短；

        輸出波形更純凈，諧波失真低；

        頻率溫漂更小，穩定性更好。

設計與選型建議

        在實際設計中，可通過以下方式優化晶振起振性能：

        選用低 ESR 晶體，優先考慮 40 Ω 以下型號；

        合理配置負載電容，使 CL 與晶體標稱值匹配；

        縮短晶振引線與接地路徑，降低寄生阻抗；

        使用具有較高驅動能力的振蕩放大器。

        晶振的等效串聯電阻（ESR）在振蕩電路中扮演著至關重要的角色。它不僅決定了晶體的能量損耗，還直接影響振蕩器能否可靠起振及其頻率穩定性。低 ESR 晶體在通信、工業控制、車載電子等領域均具有顯著優勢，是高性能時鐘電路設計中不可忽視的關鍵指標。
