基本定義

        1. 諧振器（Resonator）

        諧振器是一種被動頻率選擇元件，通常由石英晶體、陶瓷或其他壓電材料制成。它利用壓電效應，當施加電壓時會在材料內部產生機械振動，并在特定頻率下發生諧振。諧振器本身不具備信號放大或維持振蕩的能力，必須依靠外部放大器和反饋電路才能形成穩定的振蕩信號。

        常見的諧振器類型包括：

        石英晶體諧振器（Quartz Crystal Resonator）

        陶瓷諧振器（Ceramic Resonator）

        2. 振蕩器（Oscillator）

        振蕩器是一個能獨立輸出穩定周期信號的有源電路。它由諧振元件、放大器、反饋回路、穩壓和輸出緩沖電路組成，能夠在沒有外部驅動的情況下產生持續的正弦波或方波信號。

        常見的振蕩器類型包括：

        XO（晶體振蕩器）

        TCXO（溫補晶體振蕩器）

        OCXO（恒溫晶體振蕩器）

        VCXO（電壓控制晶體振蕩器）

        MEMS振蕩器

工作原理

        1. 諧振器原理

        諧振器的等效電路通常由一個串聯諧振支路（Lm、Cm、Rm）與一個并聯電容 C? 組成。
        在特定頻率下，晶體的電抗呈現極小值（串聯諧振頻率 fs）或極大值（并聯諧振頻率 fp）。當與外部放大器組成反饋網絡時，可以形成自激振蕩。若無外部放大器，諧振器無法自行產生信號，因此屬于被動元件。

        2. 振蕩器原理

        振蕩器基于巴克豪森判據實現振蕩：

        環路增益 ≥ 1；

        總相移 = 360°。
        通過放大器和諧振元件形成的閉環反饋系統在特定頻率下滿足上述條件時，會產生穩定的自激振蕩。
振蕩器內部通常加入穩壓、溫度補償、頻率控制等電路，以提高輸出信號的穩定性和精度。

結構對比

性能差異

應用場景

        諧振器
        適用于成本敏感、頻率要求中等的電路，如：

                微控制器外部時鐘（MCU時鐘源）

                藍牙、遙控、家電控制電路

                低頻RTC（32.768kHz）電路

        振蕩器
        適用于要求高穩定性、高精度、低相位噪聲的系統，如：

                通信設備、服務器、交換機

                工業控制與車載系統

                衛星通信與測試儀器

                高速數字系統（FPGA、ADC、DAC）

選型要點

        是否需要獨立輸出信號
                若需要直接輸出標準時鐘信號，應選擇振蕩器。

        是否具備外部振蕩電路
                若系統中已有放大反饋電路，可使用諧振器。

        頻率穩定度要求

                ±50ppm以上 → 可用諧振器

                ±10ppm以下 → 建議使用TCXO或OCXO

        溫度范圍
                工業與車載應用需選擇寬溫范圍振蕩器（如 -40℃～125℃）。

        相位噪聲與抖動
                通信與高速系統需選低相位噪聲振蕩器。

        成本與空間限制
                若預算有限且對精度要求不高，諧振器是經濟方案。

典型電路示意

        諧振器外部振蕩電路示例

MCU 內部放大器 + 晶體諧振器 + 負載電容（C1、C2）

                常見于單片機系統，如 12MHz、16MHz、24MHz 晶體。

        有源振蕩器模塊示例

        內部包含晶體、放大器、穩壓電路及輸出驅動，可直接輸出時鐘信號

（CMOS/LVDS）。

發展趨勢

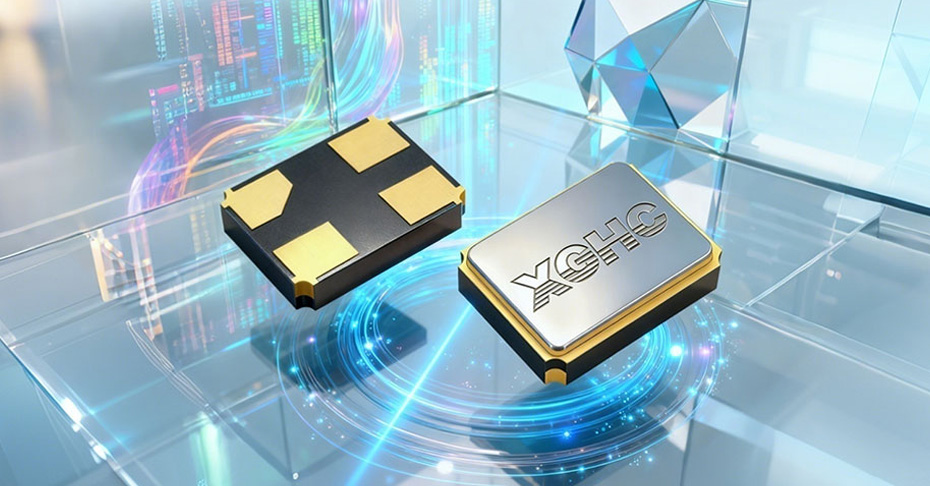

        諧振器向小型化、高穩定方向發展，如 2016、2520、3225 SMD 封裝。

        振蕩器模塊集成度提升，出現可編程振蕩器、超低功耗MEMS振蕩器。

        車規與工業市場對溫度性能要求提高，TCXO與OCXO需求增長。

        高頻、高速系統廣泛采用差分輸出振蕩器以降低抖動。

        諧振器：適合成本受限、頻率精度要求不高且系統內已有振蕩電路的應用。

        振蕩器：適合對時鐘精度、穩定性和輸出能力要求較高的系統。

參考參數范圍（常見封裝）
