SMD2520溫補晶振采用2.5×2.0mm主流封裝，支持10MHz~52MHz頻率范圍，具備高穩定度與寬溫特性，廣泛應用于通信模組、物聯網及工業電子領域。
一、SMD2520溫補晶振產品概述

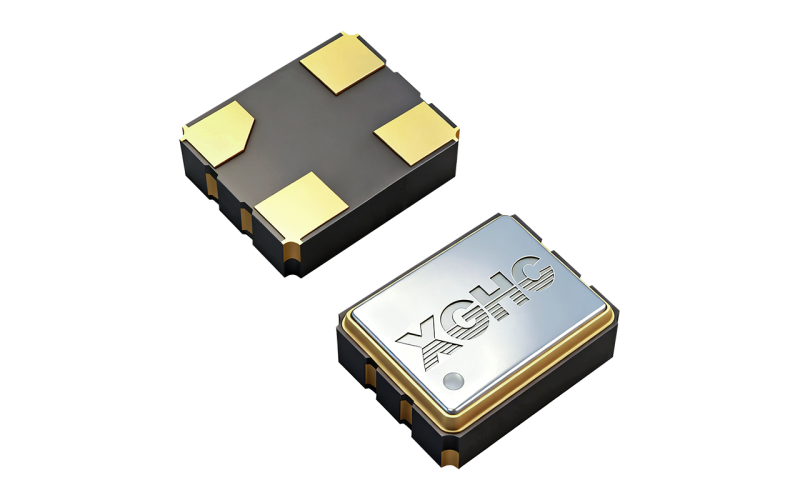

SMD2520溫補晶振（TCXO）是一款高穩定度、高可靠性的貼片式溫度補償晶體振蕩器，采用 2.5×2.0mm 標準封裝尺寸，在體積、性能與穩定性之間取得良好平衡。
該系列產品頻率范圍覆蓋 10MHz~52MHz，支持多種工作電壓與精度等級選擇，內置高性能溫度補償電路，可在寬溫環境下保持優異的頻率穩定性，廣泛應用于 通信模組、無線通信設備、工業控制、物聯網終端及車載電子系統，是當前應用最為廣泛的 TCXO 封裝規格之一。
二、SMD2520溫補晶振產品特點
? 主流封裝尺寸：2.5×2.0×0.95mm，兼顧穩定性與安裝便利性；
? 頻率覆蓋范圍廣：10MHz~52MHz，滿足多種通信與控制系統需求；
? 高頻率穩定度：±0.5ppm、±1ppm、±2ppm 多種精度可選；
? 寬工作電壓范圍：1.68V~3.63V，適配主流基帶與 SoC 平臺；
? 寬溫工作特性：-40℃~+85℃（部分型號），適合工業與車規級應用；
? CSW 輸出方式：輸出穩定、相位噪聲低，抗干擾能力強；
? 高可靠性設計：適合長期連續運行及大批量自動化生產。
三、SMD2520溫補晶振主要頻率及應用領域速覽
10MHz（型號示例：XG2520T10M1P8V）
? 工業控制：系統基準時鐘與測試設備；
? 通信設備：參考頻率與同步應用；
? 測量儀器：高穩定頻率基準。
13MHz（型號：XG2520T13M1P8V）
? 無線通信：射頻與基帶輔助時鐘；
? 消費電子：控制板與低功耗系統；
? 工業電子：對功耗與穩定性要求兼顧的應用。
19.2MHz（型號：XG2520T19M1P8V）
? 蜂窩通信模組：4G / LTE / Cat-1 基帶參考頻率；
? 物聯網終端：數據同步與系統時鐘；
? 工業通信設備：穩定時序控制。
24MHz（型號：XG2520T24M2P8V）
? 無線通信：Wi-Fi、射頻模塊主時鐘；
? 消費電子：多媒體與智能終端；
? 車載電子：通信與控制模塊。
25MHz（型號：XG2520T25M1P8V）
? 以太網通信：網絡接口與交換設備；
? 工業通信：數據傳輸與控制系統；
? 網絡設備：路由器與網關產品。
26MHz（型號：XG2520T26M1P8V）
? 蜂窩通信：4G、NB-IoT、LTE 模組核心時鐘；
? 物聯網設備：智能終端與通信網關；
? 射頻系統：高穩定同步頻率源。
32MHz（型號：XG2520T32M1P8V）
? Wi-Fi / 藍牙 SoC：系統主時鐘；
? 工業控制：控制器與數據采集模塊；
? 消費電子：智能家居與控制系統。
40MHz（型號：XG2520T40M1P8V）
? 高速 MCU / SoC：主頻時鐘源；
? 工業自動化：高速控制與處理設備；
? 通信終端：高數據吞吐應用。
52MHz（型號：XG2520T52M1P8V）
? 高速通信設備：數據通信與處理模塊；
? 射頻應用：對頻率精度要求較高的系統；
? 工業電子：復雜環境下穩定運行。
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 10MHz | ±2ppm | 1.7~3.3V | -40~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 13MHz | ±0.5ppm | 1.68~3.63V | -30~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 19.2MHz | ±0.5ppm | 1.7~3.3V | -30~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 24MHz | ±2ppm | 2.8V | -30~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 25MHz | ±2ppm | 1.7~3.3V | -40~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 26MHz | ±0.5ppm | 1.7~3.3V | -30~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 32MHz | ±2ppm | 1.7~3.3V | -40~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 40MHz | ±1ppm | 1.8V~3.3V | -30~+85℃ | CSW |
| XG2520T16M1P8V | 2.5×2.0×0.95 mm | 52MHz | ±0.5ppm | 2.8V | -30~+85℃ | CSW |
