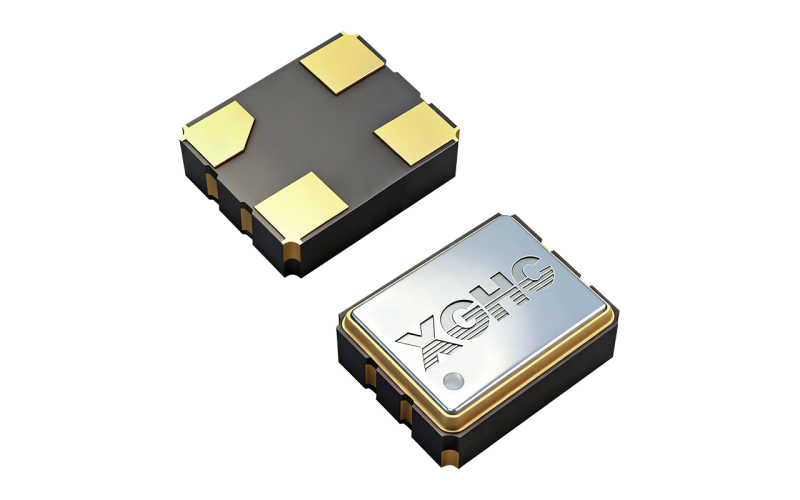

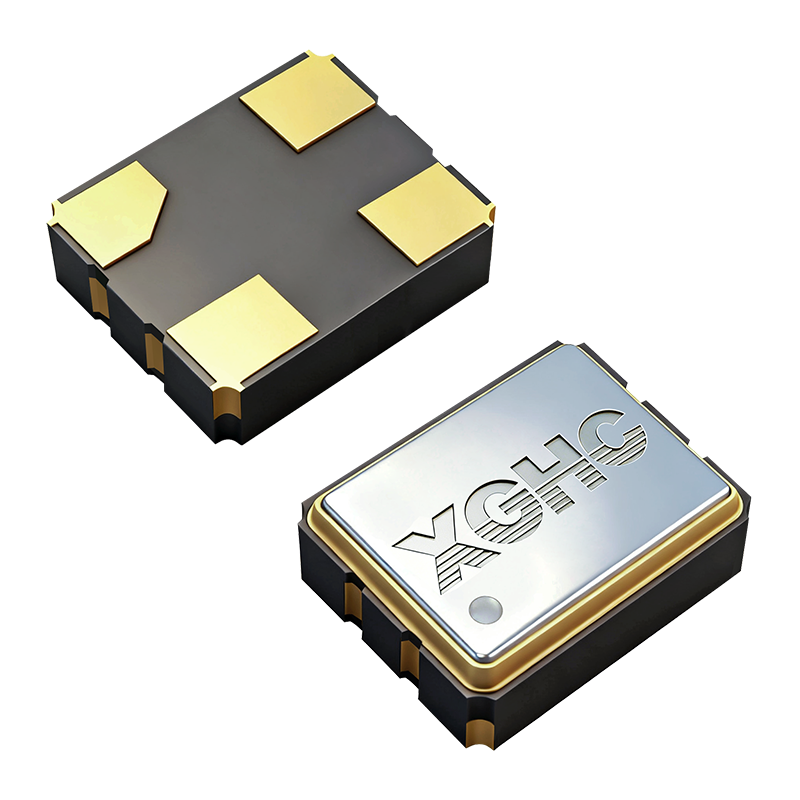

一、SMD3225 有源晶振（時鐘振蕩器）產品概述
SMD3225 系列有源晶振是一款高穩定度、高可靠性的貼片式時鐘振蕩器產品，采用行業主流的 3.2×2.5×1.0mm 封裝，內部集成振蕩電路，提供優異的頻率精度、可靠啟動性能與良好抗干擾能力。該系列覆蓋1MHz~125MHz 多個常用頻率，并支持 1.2V、1.8V、3.3V 多種工作電壓，可滿足不同主控芯片平臺與系統功耗需求。產品適用于通信模組、工控電子、消費類設備、物聯網終端及車規級電子應用。
二、SMD3225 有源晶振產品特點
? 國際通用 SMD3225 封裝（3.2×2.5×1.0mm），兼容性強；
? 頻率范圍覆蓋：8MHz~80MHz；
? 多精度可選：±10ppm、±15ppm、±20ppm；
? 多種工作電壓：1.2V / 1.8V / 3.3V；
? 輸出波形：CMOS，驅動能力強、穩定性高；
? 工作溫度：標準型號：-40℃~+85℃，工業/寬溫型號：-30℃~+105℃（部分型號）；
? 啟動迅速、老化率低，長期穩定可靠；
? 適用于高 EMI 要求的工業類應用環境；
? 支持高速數字系統、RF 通訊、工業控制等多場景應用。
三、SMD3225 有源晶振各頻率應用領域速覽（8MHz~80MHz）
8MHz（型號：XG3225A08M3P3V）
? 消費電子：基礎 MCU 控制定時；
? 智能家居：家電控制板主時鐘；
? 工業控制：中低速采樣與計時系統。
12MHz（型號：XG3225A12M1P8V）
? USB-FS 接口主時鐘；
? 音頻編碼/解碼系統；
? 便攜式設備與低功耗控制器時鐘源。
16MHz（型號：XG3225A16M1P8V）
? BLE 藍牙模塊主頻；
? IoT 智能節點設備；
? 低功耗 MCU 系統定時基準。
24MHz（型號：XG3225A24M1P2V）
? Wi-Fi / 藍牙組合芯片主頻；
? 視頻顯示控制器；
? 工控設備的采樣與通信基準時鐘。
25MHz（型號：XG3225A25M1P2V）
? LTE / NB-IoT / Cat1 通信模組高精度時鐘；
? 工控主機、工業終端 CPU 主頻；
? 各類需要精準基準的高速通訊系統。
26MHz（型號：XG3225A26M1P2V）
? GNSS / GPS 定位模塊核心頻率；
? 4G/5G 通訊模塊射頻基準；
? IoT 網關、路由類設備系統主頻。
40MHz（型號：XG3225A40M1P2V）
? 工業高速通信：以太網 PHY 時鐘；
? 車規/高溫應用：汽車電子，ADAS 輔助模塊；
? 工控系統中的高速 MCU / DSP 基準。
54MHz（型號：XG3225A54M1P8V）
? 高速數字信號處理模塊；
? 高性能無線系統射頻鏈路；
? 視頻采集、圖像處理 DSP 主頻。
80MHz（型號：XG3225A80M3P3V）
? 高速 MCU / DSP 系統；
? 高頻通信設備、路由器主時鐘；
? 高速測量?jī)x器及工業自動化設備。
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG3225A08M3P3V | 3.2×2.5×1mm | 8MHZ | ±15ppm | 3.3V | -40~+85℃ | CMOS |
| XG3225A12M1P8V | 3.2×2.5×1mm | 12MHZ | ±15ppm | 1.8V | -40~+85℃ | CMOS |
| XG3225A16M1P8V | 3.2×2.5×1mm | 16MHZ | ±20ppm | 1.8V | -40~+85℃ | CMOS |
| XG3225A24M1P2V | 3.2×2.5×1mm | 24MHZ | ±20ppm | 1.2V | -40~+85℃ | CMOS |
| XG3225A25M1P2V | 3.2×2.5×1mm | 25MHZ | ±15ppm | 1.2V | -40~+85℃ | CMOS |
| XG3225A26M1P2V | 3.2×2.5×1mm | 26MHZ | ±20ppm | 1.2V | -40~+85℃ | CMOS |
| XG3225A40M1P2V | 3.2×2.5×1mm | 40MHZ | ±10ppm | 1.2V | -30~+105℃ | CMOS |
| XG3225A54M1P8V | 3.2×2.5×1mm | 54MHZ | ±10ppm | 1.8V | -40~+85℃ | CMOS |
| XG3225A80M3P3V | 3.2×2.5×1mm | 80MHz | ±20ppm | 3.3V | -40~+85℃ | CMOS |
