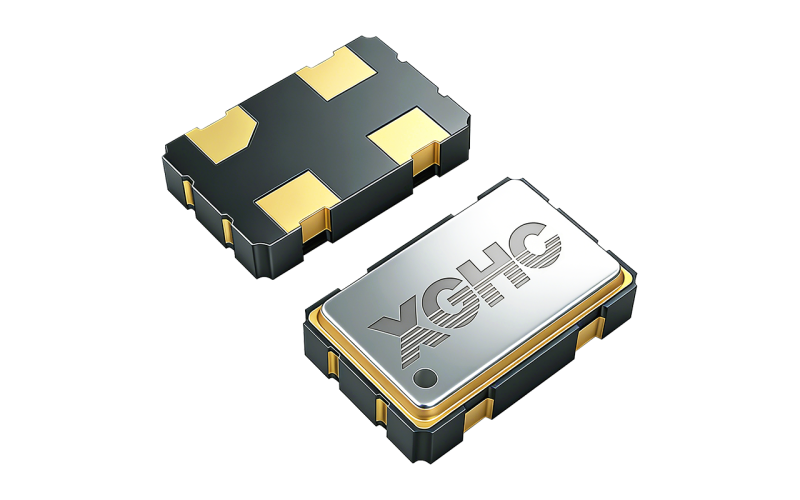

一、SMD5032系列有源晶振產品概述
SMD5032系列有源晶振是一款高穩定性、高精度的貼片式石英晶體振蕩器，采用5.0×3.2×1.2mm標準封裝， 內置驅動電路，輸出穩定的CMOS信號。頻率范圍覆蓋12MHz至125MHz，支持1.8V與3.3V工作電壓，適用于工業控制、通信模組、車載電子、消費電子等多種應用場景。該系列產品具備優異的頻率精度與溫度穩定性，滿足現代電子系統對時鐘源的高可靠性需求。
二、SMD5032系列有源晶振產品特點
? 標準封裝尺寸：5.0×3.2×1.2mm，適配主流自動貼裝工藝
? 輸出方式：CMOS輸出，簡化系統設計
? 頻率精度：±15ppm、±20ppm多種可選，滿足不同系統對時鐘精度的要求
? 工作溫度范圍：-40℃至+85℃，適用于工業與車載環境
? 工作電壓：支持1.8V與3.3V供電，靈活適配不同主控平臺
? 高可靠性：內部集成驅動電路，抗干擾能力強，適合長期穩定運行
三、SMD5032系列有源晶振各頻率應用領域速覽
12MHz（型號：XG5032A12M1P8V）
? 工業控制：低速采集模塊主時鐘
? 消費電子：遙控器與家電控制板
? 通信接口：UART/RS232定時基準
16MHz（型號：XG5032A16M3P3V）
? 無線通信：BLE模塊主頻
? 消費電子：智能穿戴設備系統時鐘
20MHz（型號：XG5032A16M3P3V）
? 工業控制：PLC與傳感器系統時鐘
? 車載電子：信息娛樂系統輔助時鐘
24MHz（型號：XG5032A24M3P3V）
? 通信模組：Wi-Fi、Zigbee主頻
? 消費電子：多媒體播放器與智能音箱
25MHz（型號：XG503225M1533）
? 網絡設備：以太網PHY芯片主頻
? 物聯網：智能網關與終端控制單元
40MHz（型號：XG5032A40M3P3V）
? 工業通信：高速數據采集與傳輸模塊
? 消費電子：顯示控制芯片
50MHz（型號：XG5032A50M3P3V）
? 高速接口：USB控制器、FPGA時鐘輸入
? 工業自動化：高速采樣系統
54MHz（型號：XG5032A54M3P3V）
? 通信系統：射頻子系統主頻
? 車載電子：雷達與圖像處理模塊
125MHz（型號：XG5032A125M1P8V）
? 高速網絡：千兆以太網、交換機主頻
? 高性能計算：DSP與ADC系統時鐘
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG5032A12M1P8V | 5.0×3.2×1.2mm | 12MHZ | ±20ppm | 1.8V | -40~+85℃ | CMOS |
| XG5032A16M3P3V | 5.0×3.2×1.2mm | 16MHZ | ±20ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A20M3P3V | 5.0×3.2×1.2mm | 20MHZ | ±15ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A24M3P3V | 5.0×3.2×1.2mm | 24MHZ | ±20ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A25M3P3V | 5.0×3.2×1.2mm | 25MHZ | ±15ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A40M3P3V | 5.0×3.2×1.2mm | 40MHZ | ±15ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A50M3P3V | 5.0×3.2×1.2mm | 50MHz | ±15ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A54M3P3V | 5.0×3.2×1.2mm | 54MHz | ±20ppm | 3.3V | -40~+85℃ | CMOS |
| XG5032A125M1P8V | 5.0×3.2×1.2mm | 125MHz | ±20ppm | 1.8V | -40~+85℃ | CMOS |
