SMD7050-D系列有源晶振涵蓋100MHz至156.25MHz，適用于高速通信、工業控制、數據網絡等領域，具備差分輸出、±20ppm高穩定度與寬溫特性，滿足高可靠時鐘系統需求。
一、SMD7050差分晶振系列有源晶振產品概述

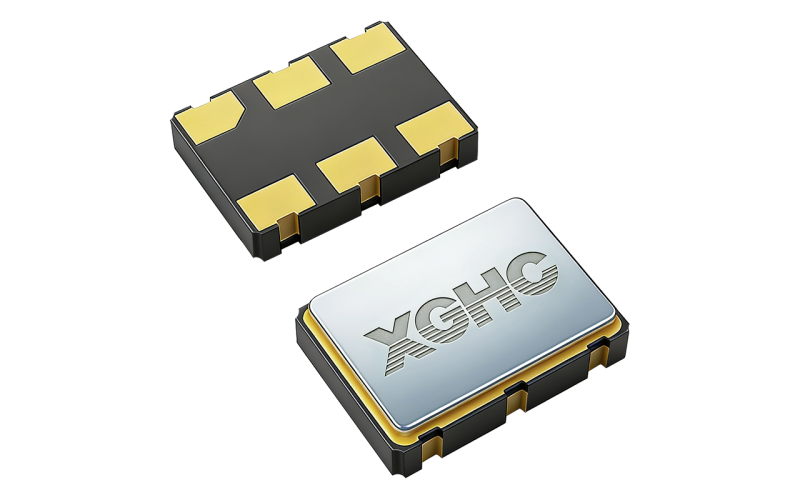

差分晶振：SMD7050系列是一類高性能、高穩定度的貼片式有源晶體振蕩器（XO），采用標準 7.0×5.0×1.7mm 大尺寸封裝設計，頻率范圍覆蓋 100MHz、125MHz、148.5MHz、156.25MHz 多種高速頻點，可選輸出 LVDS、LVPECL、HCSL、CML 等差分接口，滿足高速通信、網絡設備、工業控制及數據傳輸系統對高頻率、高抖動性能和優良電氣兼容性的需求。
該系列提供 ±20ppm 的頻率精度，工作電壓為 3.3V，工作溫度覆蓋 -40℃～+85℃，確保在各類嚴苛應用環境中保持穩定可靠的時鐘輸出，是高速數字系統、SerDes 通道和高帶寬數據鏈路的理想時鐘方案。
二、SMD7050差分晶振系列有源晶振產品特點
? 標準 SMD7050 封裝（7.0×5.0×1.7mm），適合高速、高穩定度的時鐘應用；
? 多種高速頻率可選：100MHz / 125MHz / 148.5MHz / 156.25MHz；
? 頻率精度 ±20ppm，滿足高速網絡及工業系統要求；
? 3.3V 工作電壓，兼容主流高速接口芯片；
? 支持多種差分輸出格式：LVDS、LVPECL、HCSL、CML；
? 寬工作溫度范圍：-40℃～+85℃，適用于工業級和網絡設備；
? 低抖動性能，適合高速串行通信（SerDes）及同步系統；
? 適用于自動化貼裝生產，長期穩定性高，可靠性強。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
三、SMD7050差分晶振系列各頻率應用領域速覽
100MHz（型號示例：XG7050D100ML / MP / MH / MC）
? 數據通信設備：千兆以太網 PHY、交換機時鐘輸入；
? 高速總線系統：PCIe、SATA 控制芯片時鐘基準；
? 工業自動化：工業 PLC、高速處理器定時基準；
? 服務器設備：主板及背板通信通道時鐘。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
125MHz（型號：XG7050D125ML / MP / MH / MC）
? 網絡設備：萬兆以太網、光模塊控制芯片主頻；
? 時鐘同步系統：同步以太網（SyncE）核心時鐘；
? 交換機與路由器：網絡處理器（NPU）時鐘源；
? 工業儀器：高速采樣設備基準頻率。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
148.5MHz（型號：XG7050D148P5ML / MP / MH / MC）
? 視頻與圖像處理：高清圖像接口（如 HDMI、SDI）用時鐘；
? 廣播電視設備：視頻編碼、解碼 SoC 基準時鐘；
? 高速通訊鏈路：SerDes / Fibre Channel 等高速應用；
? 無線基站設備：同步與高速處理單元核心時鐘。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
156.25MHz（型號：XG7050D156P25ML / MP / MH / MC）
? 萬兆/25G/40G 以太網：交換機、光模塊、PHY 主時鐘；
? 高速數據鏈路：光纖通道（Fibre Channel）系統時鐘；
? 云計算與服務器：CPU/SerDes 通道時鐘同步；
? 高端工業控制：高速數據采集、同步控制系統。
可選輸出： LVDS / LVPECL / HCSL / CML
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG7050D100ML | 7.0 x 5.0 x 1.7mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG7050D125ML | 7.0 x 5.0 x 1.7mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG7050D148P5ML | 7.0 x 5.0 x 1.7mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG7050D156P25ML | 7.0 x 5.0 x 1.7mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG7050D100MP | 7.0 x 5.0 x 1.7mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG7050D125MP | 7.0 x 5.0 x 1.7mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG7050D148P5MP | 7.0 x 5.0 x 1.7mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG7050D156P25MP | 7.0 x 5.0 x 1.7mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG7050D100MH | 7.0 x 5.0 x 1.7mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG7050D125MH | 7.0 x 5.0 x 1.7mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG7050D148P5MH | 7.0 x 5.0 x 1.7mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG7050D156P25MH | 7.0 x 5.0 x 1.7mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG7050D100MC | 7.0 x 5.0 x 1.7mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG7050D125MC | 7.0 x 5.0 x 1.7mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG7050D148P5MC | 7.0 x 5.0 x 1.7mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG7050D156P25MC | 7.0 x 5.0 x 1.7mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
