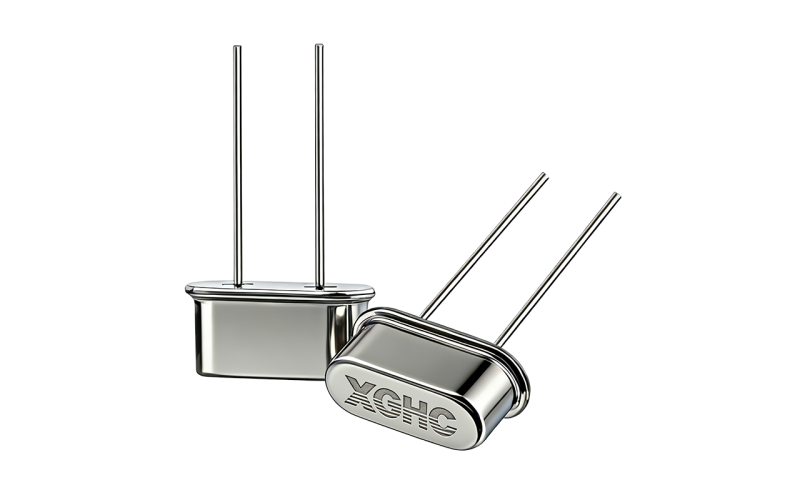

一、49S 2腳DIP晶振產品概述
49S 2腳DIP晶振是一款經典結構的直插式石英晶體諧振器，采用 49S 金屬外殼封裝，具備成熟穩定的制造工藝和良好的頻率穩定性。該系列晶振以兩腳直插安裝方式為特點，結構簡單、兼容性強，適用于多種振蕩與時鐘電路設計。
49S 2腳DIP晶振可覆蓋常用工作頻率范圍，并支持多種頻率精度與負載電容配置，廣泛應用于消費電子、工業控制、電源設備、通信產品及教學實驗等領域，是傳統直插式電路設計中的常用時鐘元器件。
二、49S 2腳DIP晶振產品特點
?封裝尺寸：10.5*3.5*3.8mm（49S）/ 10.5*2.5*3.8mm（49SS）? 經典 49S 2腳直插封裝，結構牢固、通用性強；
? 適用于多種常用頻率，滿足不同時鐘與振蕩電路需求；
? 頻率穩定性好，可提供多種頻率公差等級選擇；
? 支持多種負載電容配置，便于與主控電路匹配；
? 抗振動與抗干擾性能優良，適合長期穩定運行；
? 工藝成熟、可靠性高，適用于批量化生產與長期供貨；
? 兼容各類 MCU、邏輯電路及時鐘控制芯片。
三、49S 2腳DIP晶振應用領域速覽
49S 2腳DIP晶振（常用頻率范圍）
? 消費電子：家電控制板、音頻設備、定時與控制電路；
? 工業控制：PLC 模塊、工控主板、儀器儀表；
? 通信設備：基礎通信模塊、頻率基準與信號同步；
? 電源設備：開關電源、充電設備中的時序控制；
? 教學與研發：實驗板、開發板、原型驗證設計。
插件晶振49S規格參數
| 晶振品牌 | 星光鴻創 | |
| 晶振型號 | XGHC-49S | |
| 晶振尺寸 | 10.5*3.5*3.8mm（49S）/10.5*2.5*3.8mm（49SS） | |
| 頻率范圍 | 3MHz~100MHz | |
| 振蕩模式 | 基頻 /三倍頻 /五倍頻 | |
| 調整頻差(25℃) | ±10ppm,±50ppm,或定制 | |
| 溫度頻差 | ±10ppm,±50ppm,或定制 | |
| 工作溫度 | -20~+70℃ (-10~+60℃, -40~+85℃), 或定制 | |
| 靜態電容(C0) | 最大7pF | |
| 激勵功率 | 標準100μW | |
| 負載電容 | 16pF, 20pF, 30pF, 32pF, 或定制 | |
| 存儲溫度 | -40~85℃, 或定制 | |
| 老化率(25℃) | ±5ppm/年 最大 | |
| 包裝量 | 100pcs./包 /1000pcs./卷(紙編帶) | |
| 諧振電阻 | 3MHz~6MHz(基頻) | 350Ω 最大 |
| 6MHz~8MHz(基頻) | 300Ω 最大 | |
| 8MHz~16MHz(基頻) | 200Ω 最大 | |
| 17MHz~30MHz(基頻) | 150Ω 最大 | |
| 24MHz~40.32MHz(三倍基頻) | 100Ω 最大 | |
| 24MHz~309MHz(三倍基頻) | 90Ω 最大 | |
| 30MHz~50MHz(三倍基頻) | 70Ω 最大 | |
| 50MHz~100MHz(三倍基頻) | 60Ω 最大 | |
