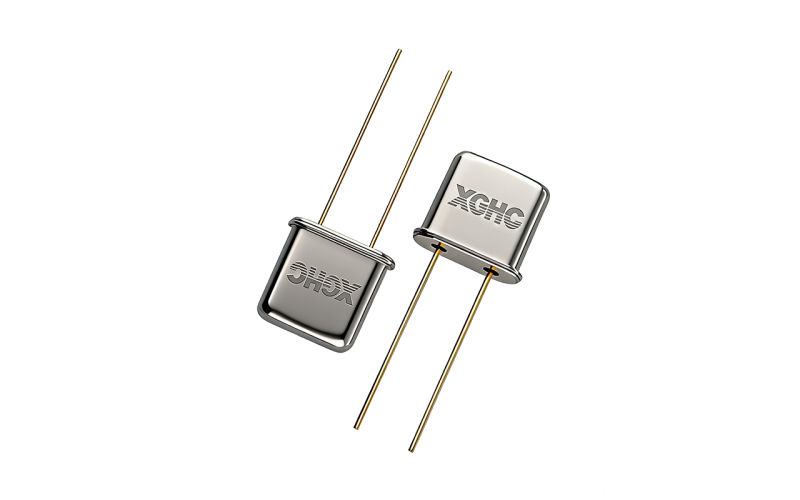

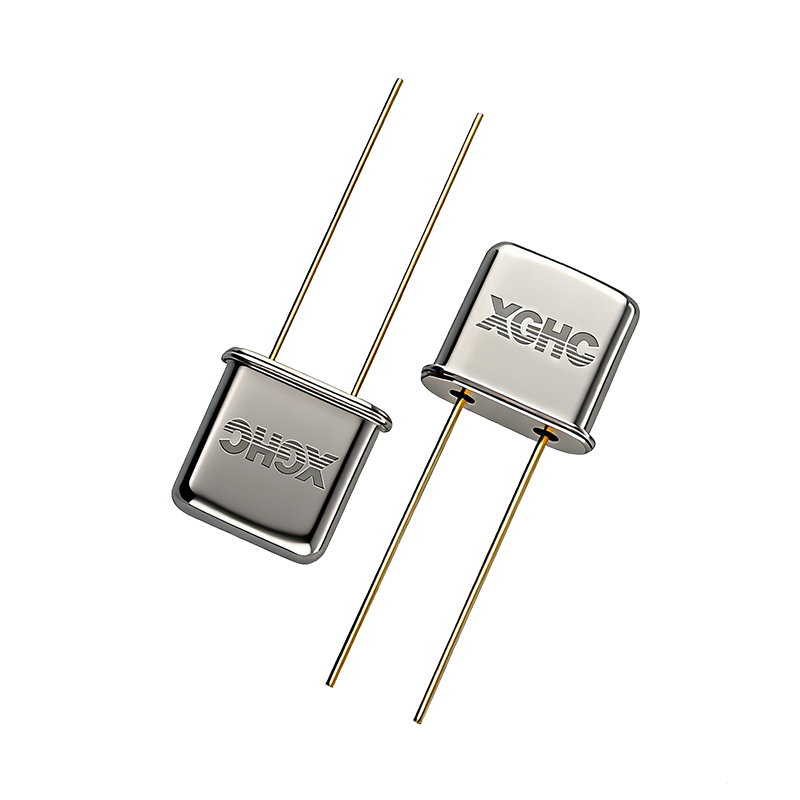

一、UM-1 DIP晶振產品概述
UM-1 DIP晶振是一款高可靠性的直插式石英晶體諧振器，采用 7.8×3.2×6.9mm 標準金屬封裝結構，工藝成熟、性能穩定，適用于多種中高頻時鐘與振蕩電路應用。該系列晶振頻率范圍覆蓋 4MHz~200MHz，可為電子系統提供穩定、精準的頻率基準。
UM-1 DIP晶振具有良好的頻率穩定性和環境適應能力，廣泛應用于通信設備、工業控制、消費電子、電源系統及各類控制與信號處理電路，是傳統直插式設計中的常用時鐘元器件。
二、UM-1 DIP晶振產品特點
? 標準 UM-1 直插封裝（7.8×3.2×6.9mm），結構牢固，通用性強；
? 頻率范圍寬：4MHz~200MHz，滿足多種系統主頻需求；
? 頻率穩定性好，可提供多種頻率精度等級選擇；
? 支持多種負載電容配置，便于與振蕩電路匹配；
? 抗干擾與抗振動性能優良，適合長期穩定運行；
? 工藝成熟、可靠性高，適用于批量生產與長期供貨；
? 兼容各類 MCU、邏輯芯片及通信控制電路。
三、UM-1 DIP晶振應用領域速覽
UM-1 DIP晶振（4MHz~200MHz）
? 通信設備：射頻模塊、通信控制板的頻率與時鐘基準；
? 工業控制：工控主板、PLC 模塊、自動化設備；
? 消費電子：家電控制板、音視頻設備、智能控制產品；
? 電源與控制系統：開關電源、時序與控制電路；
? 研發與教學：實驗板、開發板、原型驗證設計。
DIP插件晶振UM1規格參數
| 型號 | CJ-UM1 | |
| 產品尺寸 | 7.8×3.2×6.9 | |
| 頻率范圍 | 4MHz~200MHz | |
| 振蕩模式 | 基頻 /三倍頻 /五倍頻 | |
| 調整頻差(25℃) | ±10ppm,±50ppm, 或定制 | |
| 溫度頻差 | ±10ppm,±50ppm,或定制 | |
| 工作溫度 | -10~+60℃ (-20~+70℃, -40~+85℃), 或定制 | |
| 靜態電容(C0) | 4.5~7pF標準 | |
| 激勵功率 | 標準100μW | |
| 負載電容 | 9pF~50pF或定制 | |
| 存儲溫度 | -40~85℃, 或定制 | |
| 老化率(25℃) | ±5ppm/年 最大 | |
| 包裝量 | 100pcs./包 | |
| 諧振電阻 | 4MHz~5MHz(基頻) | 350Ω 最大 |
| 5MHz~6MHz(基頻) | 300Ω 最大 | |
| 6MHz~7MHz(基頻) | 200Ω 最大 | |
| 7MHz~10MHz(基頻) | 150Ω 最大 | |
| 10MHz~14MHz(基頻) | 100Ω 最大 | |
| 14MHz~20MHz(基頻) | 90Ω 最大 | |
| 20MHz~24MHz(基頻) | 70Ω 最大 | |
| 24MHz~35MHz(基頻) | 60Ω 最大 | |
| 35MHz~100MHz(基頻) | 50Ω 最大 | |
| 100MHz~200MHz(基頻) | 40Ω 最大 | |
