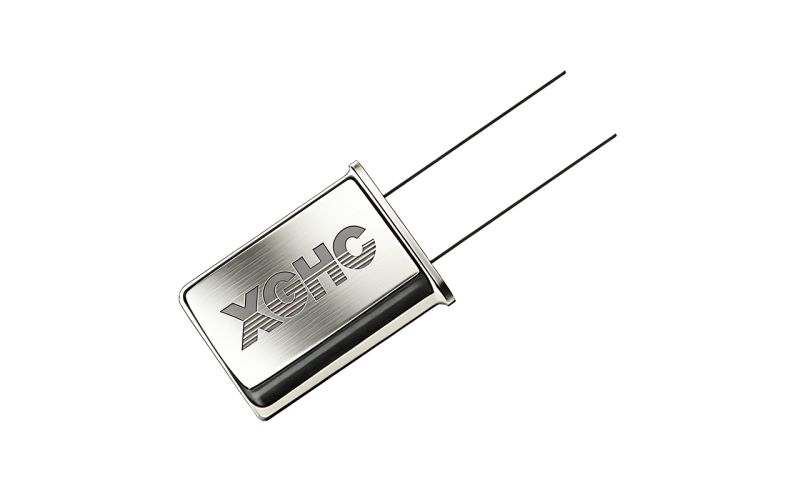

一、HC-49U DIP晶振產品概述
HC-49U DIP晶振是一款經典封裝形式的直插式石英晶體諧振器，采用 HC-49U 標準金屬外殼結構，具有成熟穩定的制造工藝和優異的長期可靠性。該系列晶振廣泛覆蓋常用工作頻率范圍，可根據應用需求提供不同頻率精度與負載電容配置，適用于多種時鐘與頻率控制電路。
HC-49U DIP晶振憑借其結構堅固、性能穩定、兼容性強等特點，被廣泛應用于消費電子、工業控制、電源設備、通信產品及教學實驗等領域，是傳統直插式電路和高可靠性系統中的常用時鐘器件。
二、HC-49U DIP晶振產品特點
? 封裝尺寸：11.05*4.65*13.46mm
? 經典 HC-49U 直插封裝，結構成熟，安裝牢固；
? 頻率范圍廣，可覆蓋常用低頻至中高頻應用需求；
? 頻率穩定性好，可提供多種頻率公差等級選擇；
? 多種負載電容配置，便于匹配不同振蕩電路設計；
? 良好的抗干擾與抗振動性能，適合長期穩定運行；
? 工藝成熟、可靠性高，適用于批量化與長期供貨需求；
? 兼容性強，廣泛適配各類 MCU、邏輯電路與時鐘模塊。
三、HC-49U DIP晶振應用領域速覽
HC-49U DIP晶振
? 消費電子：家電控制板、音頻設備、遙控與定時電路；
? 工業控制：PLC 模塊、工控板卡、儀器儀表時鐘源；
? 通信設備：基礎通信模塊、頻率基準與信號同步；
? 電源與充電設備：開關電源控制與時序管理；
? 教學與研發：實驗板、開發板、原型驗證電路。
插件晶振49U規格參數
| 晶振品牌 | 星光鴻創 | |
| 晶振型號 | CJ-49U | |
| 產品尺寸 | 11.05*4.65*13.46 | |
| 頻率范圍 | 1.843MHz~150MHz | |
| 振蕩模式 | 基頻 /三倍頻 /五倍頻 | |
| 調整頻差(25℃) | ±30ppm, 或定制 | |
| 溫度頻差 | ±30ppm, 或定制 | |
| 工作溫度 | -20~+70℃ (-10~+60℃, -40~+85℃), 或定制 | |
| 靜態電容(C0) | 最大7pF | |
| 激勵功率 | 標準100μW | |
| 負載電容 | 16pF, 20pF, 30pF, 32pF, 或定制 | |
| 存儲溫度 | -40~85℃, 或定制 | |
| 老化率(25℃) | ±5ppm/年 最大 | |
| 包裝量 | 100pcs./包 /1000pcs./卷(紙編帶) | |
| 諧振電阻 | 1.843MHz~2MHz(基頻) | 350Ω 最大 |
| 2MHz~2.4MHz(基頻) | 300Ω 最大 | |
| 2.4MHz~3MHz(基頻) | 200Ω 最大 | |
| 3MHz~3.2MHz(基頻) | 150Ω 最大 | |
| 3.2MHz~3.5MHz(基頻) | 100Ω 最大 | |
| 3.5MHz~3.9MHz(基頻) | 90Ω 最大 | |
| 3.9MHz~4.1MHz(基頻) | 70Ω 最大 | |
| 4.1MHz~6MHz(基頻) | 60Ω 最大 | |
| 6MHz~7MHz(基頻) | 50Ω 最大 | |
| 7MHz~10MHz(基頻) | 40Ω 最大 | |
| 10MHz~13MHz(基頻) | 30Ω 最大 | |
| 13MHz~30MHz(基頻) | 25Ω 最大 | |
| 24MHz~30MHz(三倍頻) | 50Ω 最大 | |
| 30MHz~65MHz(三倍頻) | 40Ω 最大 | |
| 60MHz~100MHz(三倍頻) | 90Ω 最大 | |
| 100MHz~150MHz(三倍頻/五倍頻) | 60Ω 最大 | |
