一、SMD3225差分晶振產品概述

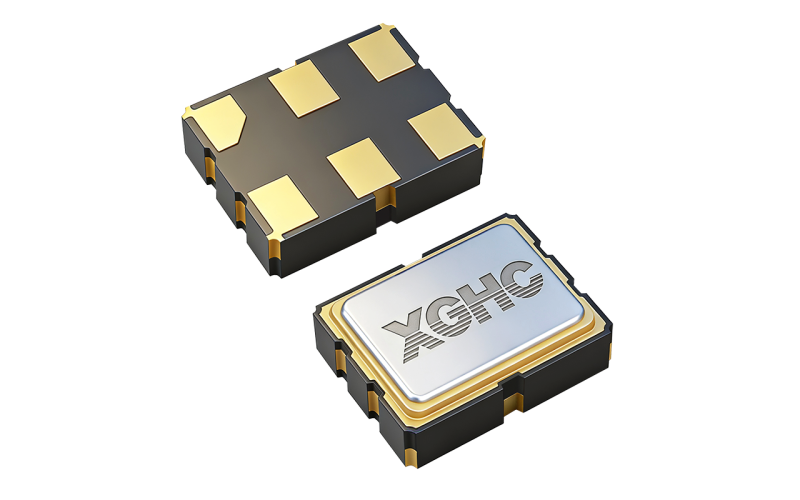

        差分晶振：SMD3225系列是一類高性能、高頻穩定度的貼片式時鐘源器件，采用 3.2×2.5×0.9mm 標準封裝，覆蓋 100MHz、125MHz、148.5MHz、156.25MHz 多種常用高速頻率。全系列支持 LVDS、LVPECL、HCSL、CML 4種差分輸出方式，可滿足高速通信接口、高速數據鏈路和精密時鐘系統的應用需求。

        該系列晶振具備 ±20ppm 頻率公差、1.8V~3.3V 寬電壓選擇，以及 -40℃~+85℃ 工業級溫度范圍，在高速信號完整性要求高的系統中具有優異表現。非常適用于網絡通信設備、工業控制系統、服務器主板、高速接口卡、視頻系統及測量設備等領域。

二、SMD3225差分晶振產品特點

? 標準SMD3225封裝（3.2×2.5×0.9mm），兼容自動貼裝工藝；
? 高速頻率輸出：100MHz/125MHz/148.5MHz/156.25MHz；
? 高精度頻率穩定性：±20ppm，確保通信鏈路穩定可靠；
? 寬工作電壓范圍：1.8V、2.5V、3.3V 多檔可選，適配不同系統供電架構；
? 多種差分輸出方式：LVDS / LVPECL / HCSL / CML；
? 工業級溫度范圍：-40℃~+85℃，可用于嚴苛環境；
? 低抖動特性，滿足高速 SERDES、以太網、PCIe 等高速時鐘需求；
? 高可靠性、高抗干擾能力，適合集成在高速、高噪聲環境中長期運行。

三、SMD3225差分晶振應用領域（100MHz~156.25MHz）

以下根據不同頻率列出典型應用：

100MHz（型號：XG3225D100ML / MP / MH / MC）

（適用于 LVDS / LVPECL / HCSL / CML 輸出）

? 高速通信設備：用于交換機、路由器主系統時鐘；
? 工業自動化：PLC、高速采集系統基準時鐘；
? 高速接口：作為 PCIe、SATA、USB3.x 高速鏈路參考時鐘；
? 視頻處理：高清視頻接口芯片（HDMI/DP）時鐘源。

可選輸出： LVDS / LVPECL / HCSL / CML

------------------------------------------------------------------------------------------------

125MHz（型號：XG3225D125ML / MP / MH / MC）

? 以太網設備：為 1G/2.5G/10G Ethernet PHY/交換芯片提供精準時鐘；
? 服務器主板 / 存儲設備：RAID 控制器、服務器背板高速鏈路；
? 工業設備：高速總線通信、主控處理器參考時鐘；
? 網絡安全設備：防火墻、VPN 網關中的同步時鐘單元。

可選輸出： LVDS / LVPECL / HCSL / CML

------------------------------------------------------------------------------------------------

148.5MHz（型號：XG3225D148P5ML / MP / MH / MC）

? 高清視頻系統：用于 148.5MHz（1080p@60Hz）視頻時鐘鏈路；
? 廣播設備：專業攝像機與視頻轉換系統的基準時鐘；
? 高速數據采樣：適合高速模數轉換（ADC/DAC）系統；
? 高精度同步系統：需要低抖動差分時鐘的測量與監控設備。

可選輸出： LVDS / LVPECL / HCSL / CML

------------------------------------------------------------------------------------------------

156.25MHz（型號：XG3225D156P25ML / MP / MH / MC）

? 光通信與網絡設備：10G/40G/100G 光模塊、交換機、光纖通道等；
? 高速序列接口：SFP+/QSFP+、SerDes、XAUI 等高速鏈路；
? 數據中心設備：高性能服務器、高速網絡卡主時鐘；
? 通信基站：作為同步以太網或前傳系統的參考時鐘。

可選輸出： LVDS / LVPECL / HCSL / CML
