差分晶振SMD5032系列提供 LVDS、LVPECL、HCSL、CML 輸出，覆蓋 100~156.25MHz，適合高速網絡與工業設備，具備低抖動與寬溫穩定性能。
一、SMD5032-DXO 產品概述

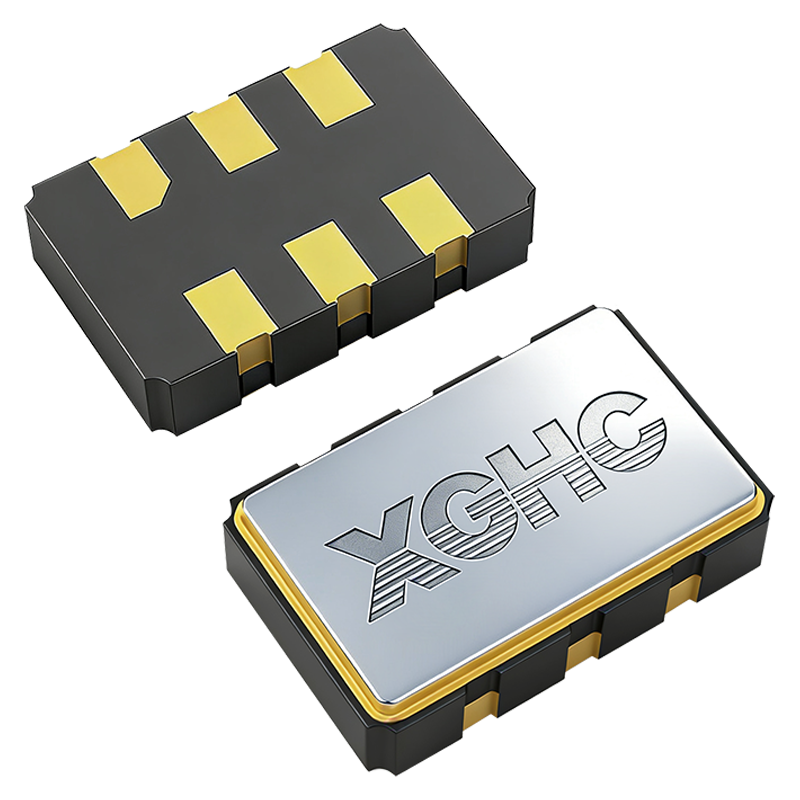

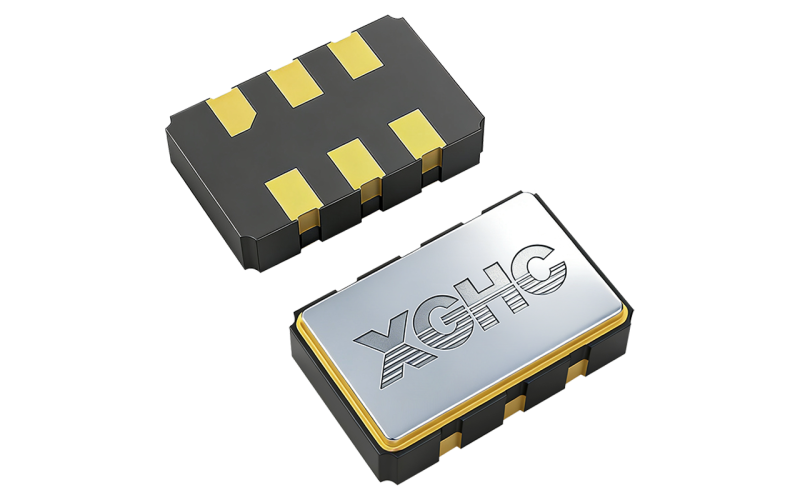

SMD5032-DXO 系列是一類高性能、低抖動的貼片式有源時鐘振蕩器，采用 5.0 × 3.2 × 1.2 mm 標準中型封裝，典型工作電壓為 3.3V，輸出方式覆蓋 LVDS、LVPECL、HCSL、CML 等高速差分輸出格式，能夠滿足高速數據通信、網絡設備、工業控制及高端服務器系統對時鐘源的嚴苛要求。
該系列振蕩器覆蓋 100MHz、125MHz、148.5MHz、156.25MHz 多種頻點，頻率精度達 ±20ppm，并支持 -40℃~+85℃ 工業級寬溫工作范圍，是高速系統設計中的可靠時鐘基準器件。
二、SMD5032-DXO 產品特點
? 標準5032封裝（5.0×3.2×1.2 mm），適合高速差分時鐘應用；
? 多種輸出方式選擇：LVDS / LVPECL / HCSL / CML，支持不同芯片與系統接口；
? 工作電壓統一為 3.3V，便于主控系統供電設計；
? 高穩定度 ±20ppm，確保高速鏈路中抖動與誤差的嚴格控制；
? 頻率覆蓋 100MHz~156.25MHz，滿足千兆網絡與高速通信需求；
? 工業級工作溫度：-40℃~+85℃，適用惡劣環境；
? 支持高速差分信號輸出，低相位噪聲，適合高速 SERDES、以太網及總線時鐘；
? 高可靠性結構設計，適應服務器、交換機及工業設備中的長期連續運行。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
三、SMD5032-DXO 不同頻率典型應用場景速覽
100MHz（型號示例：XG5032D100ML / MP / MH / MC）
? 數據通信：千兆以太網 PHY、交換機主時鐘；
? 工業控制：高精度編碼器、PLC 主頻時鐘；
? 服務器平臺：PCIe 接口、主控時鐘基準。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
125MHz（型號示例：XG5032D125ML / MP / MH / MC）
? 網絡通信設備：千兆網卡、光模塊、路由器高速接口；
? 數據中心設備：交換機背板、服務器高速總線參考時鐘；
? 工業設備：高速 DAQ 模塊與控制器的系統時鐘。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
148.5MHz（型號示例：XG5032D148P5ML / MP / MH / MC）
? 視頻處理系統：高清影像處理芯片、廣播設備同步時鐘；
? 高速接口：HDMI/Display 系統的像素時鐘基準；
? 多媒體設備：圖形控制器及顯示控制模塊。
可選輸出： LVDS / LVPECL / HCSL / CML
------------------------------------------------------------------------------------------------
156.25MHz（型號示例：XG5032D156P25ML / MP / MH / MC）
? 高速網絡通信：10G Ethernet（10GbE）時鐘、光纖交換系統；
? 高端網絡設備：萬兆交換機、路由器主時鐘；
? 高速 SERDES / CDR 系統：用于 3G/6G/12G SERDES 的同步基準。
可選輸出： LVDS / LVPECL / HCSL / CML
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG5032D100ML | 5.0 x 3.2 x 1.2 mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG5032D125ML | 5.0 x 3.2 x 1.2 mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG5032D148P5ML | 5.0 x 3.2 x 1.2 mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG5032D156P25ML | 5.0 x 3.2 x 1.2 mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | LVDS |
| XG5032D100MP | 5.0 x 3.2 x 1.2 mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG5032D125MP | 5.0 x 3.2 x 1.2 mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG5032D148P5MP | 5.0 x 3.2 x 1.2 mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG5032D156P25MP | 5.0 x 3.2 x 1.2 mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | LVPECL |
| XG5032D100MH | 5.0 x 3.2 x 1.2 mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG5032D125MH | 5.0 x 3.2 x 1.2 mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG5032D148P5MH | 5.0 x 3.2 x 1.2 mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG5032D156P25MH | 5.0 x 3.2 x 1.2 mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | HCSL |
| XG5032D100MC | 5.0 x 3.2 x 1.2 mm | 100MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG5032D125MC | 5.0 x 3.2 x 1.2 mm | 125MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG5032D148P5MC | 5.0 x 3.2 x 1.2 mm | 148.5MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
| XG5032D156P25MC | 5.0 x 3.2 x 1.2 mm | 156.25MHz | ±20ppm | 3.3V | -40~+85℃ | CML |
